Системы серии CD предназначены для проведения процесса химического обессоливания воды на катионообменных или анионообменных смолах и представляют собой вертикальные прямоточные ионообменные колонны. Выбор схемы обессоливания и установок, необходимых для проведения процесса, должен осуществляться на основании данных по составу исходной воды, режиму водопотребления и виду используемых ионообменных смол.

Регенерация установок производится (в зависимости от типа использованной ионообменной смолы) раствором сильной кислоты (соляная, серная, азотная) или щелочи. Регенерация осуществляется в автоматическом режиме по времени, по объему пропущенной воды, либо по величине электропроводности очищенной воды (в зависимости от комплектации). Электронный контроллер систем управления позволяет легко устанавливать периодичность и продолжительность стадий регенерации. Для наиболее полного восстановления рабочей обменной емкости рекомендуется для регенерации и приготовления реагентного раствора использовать очищенную воду.
В состав каждой системы входит: корпус ионообменной колонны, система управления, нижние и верхние распределительные системы, реагентный бак и присоединительные фитинги. В реагентном баке на линии поступления регенерационного раствора устанавливается обратный клапан, предотвращающий несанкционированное поступление воды в бак. На выходе системы (или их системы) устанавливается отсечной клапан, автоматически перекрывающей подачу воды с фильтра во время регенерации.

Фильтрующий материал

В качестве фильтрующего материала в системах химического обессоливания используются катионо- и анионообменные смолы.
Слабокислотные катионообменные смолы. Предназначены для удаления ионов карбонатной жесткости воды; широко применяются в пивоварении, производстве безалкогольных напитков и др. объектах промышленности, требующих подачу воды с низкими значениями как общей жесткости, так и щелочности. Полная статическая обменная емкость (ПСОЕ) составляет 3,5-4,2 г-экв/л. Рабочая обменная емкость (РОЕ) в значительной степени зависит от соотношения «общая жесткость/щелочность» и увеличивается от 0,5 до ПСОЕ при увеличении этого показателя от 0 до 2. Регенерируются раствором сильной кислоты в соотношениях, близким к стехиометрическим (100-120% от ПСОЕ/л ионита). Рабочее значение рН 5-14.
Сильнокислотные катионообменные смолы. Предназначены для удаления любых катионов в процессах Н(водород)-катионирования. ПСОЕ составляет 1,8-2,2 г-экв/л. РОЕ составляет от 50 до 60 % ПСОЕ. Регенерируются раствором сильной кислоты в соотношениях, превышающих стехиометрические на 50–100% (150-200% от ПСОЕ/л ионита). Рабочее значение рН 0-14.
Слабоосновные анионообменные смолы. Предназначены для удаления из исходной воды анионов сильных кислот и органических анионов. Используются в процессах очистки растворов органических веществ и воды, сильно загрязненной органическими веществами. ПСОЕ составляет 1,3-2,7 г-экв/л. РОЕ увеличивается с увеличением удельного расхода щелочи на регенерацию от 70 до 90 % ПСОЕ. Регенерируются растворами щелочей в соотношениях, близким к стехиометрическим (100-120 % от ПСОЕ/л ионита). При высоком содержании органических примесей количество регенеранта необходимо увеличивать до 200% от ПСОЕ/л ионита. Рабочее значение рН 0-10.
Сильноосновные анионообменные смолы. Предназначены для удаления любых анионов (в т.ч. кремневой кислоты ) в процессах ОН(гидроксил)-анионирования. ПСОЕ составляет 0,8-1,4 г-экв/л. РОЕ увеличивается с увеличением удельного расхода щелочи на регенерацию от 50 до 65 % ПСОЕ. Регенерируются растворами щелочей в соотношениях, превышающих стехиометрические на 50-100% (150-200% от ПСОЕ/л ионита). Рабочее значение рН 0-14.

Корпуса

Корпуса ионообменных колонн («Clack», «Enpress», «Structural», «Park» / «Wave-Cyber», «HT-Coma») изготавливаются из композитных полимерных материалов пищевого класса и имеют положительные санитарно-эпидемиологические заключения.

Системы управления

Регенерация установок серии CD осуществляется в автоматическом режиме, при этом контролируемый параметр зависит от типа использованной системы управления:

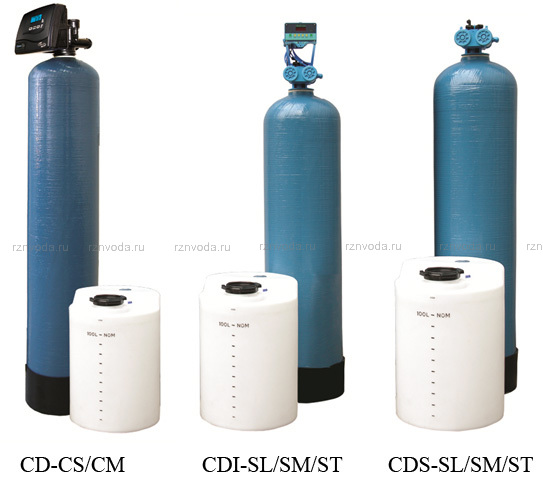

- Системы химического обессоливания серии CDT (система управления – Clack WS CS/CM) осуществляют контроль по времени, прошедшему с момента последней регенерации. Таймер является встроенным элементом системы у правления;
- Системы химического обессоливания серии CDM (система управления – Clack WS CS/CM) осуществляют контроль по времени, либо по объему пропущенной воды. Таймер и водосчетчик являются встроенными элементами системы у правления;
- Системы серий CDI и CDS (система управления – Siata SL/SM/ST/SG. AquaIonic) - предназначены для организации систем глубокого химического обессоливания на двух последовательно подключенных ионообменных колоннах (в т.ч. и различного габаритного размера), по отдельности не применяются.
Система серии CDI используется в качестве «ведущей», серии CDS - «ведомой». Контроль процесса в таких системах может осуществляться как по объему пропущенной воды, так и по величине электропроводности очищенной воды, для чего они должны быть дополнительно укомплектованы внешним датчиком электропроводности, и/или внешним коррозионностойким расходомером с импульсным выходом.

• Приведены объемы загрузки катионообменных смол для систем на корпусах «Clack», «Wave-Cyber».
• Производительность систем приведена при скоростях фильтрации 8-24-40 ОС/час (объемов смолы в час), соответственно, для систем на корпусах «Clack», «Wave-Cyber».
• Указаны ориентировочные потери давления для скоростей фильтрации 24,0-40 ОС/час соответственно. Для расчета в качестве фильтрующей среды были взяты характеристики смолы Purolite С100Е.
• Приведены присоединительные размеры установки (вход - выход - дренаж).
• Приведены размеры систем без учета реагентных баков: В, ДхШ (высота, длина х ширина). Высота приведена для систем на корпусах «Clack», «Wave-Cyber». Высота и диаметр приведены с точностью ±25 и 13 мм, соответственно.
• Приведена полная масса «сухой» системы, без учета смолы, с корпусами «Clack», «Wave-Cyber».

Условия применения

Рабочее давление 2,0 - 7,0 бар
Диапазон температуры помещения 5-35 оС
Диапазон температуры воды 2-36 оС
Влажность в помещении < 70%
Потребляемая мощность <100 Вт
